Электрический барабанный грохот Komplet K-TS 30

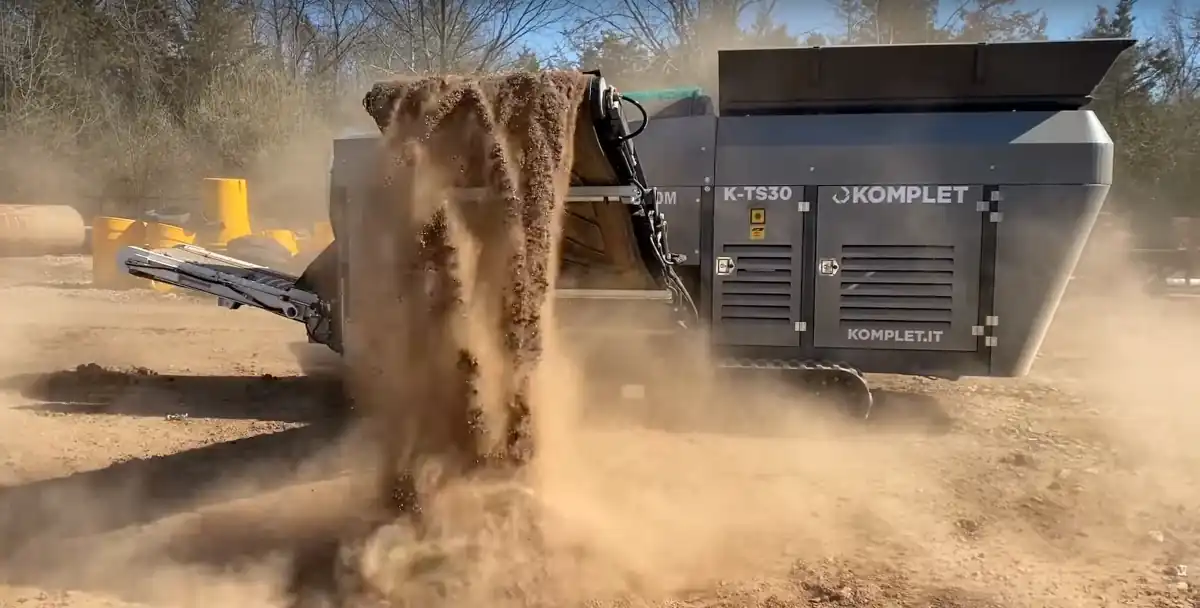

Гусеничный электрический барабанный грохот Komplet используется для сортировки земли, песка, гравия, камня и сельскохозяйственного мусора. Установка имеет прочную раму и надежную систему разделения по фракциям, применяется в сельском хозяйстве и на строительных площадках.

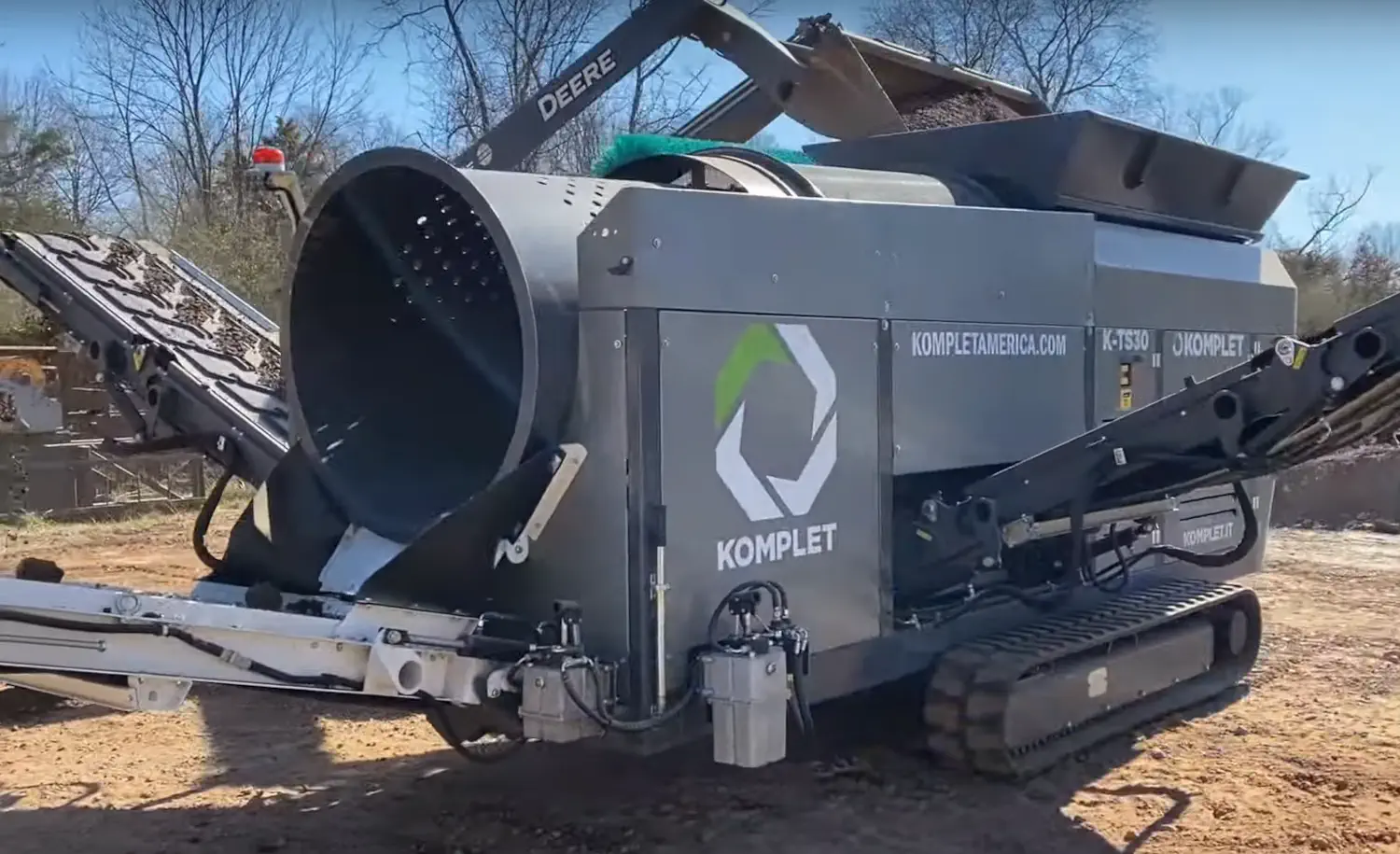

ОПИСАНИЕ МОБИЛЬНОГО БАРАБАННОГО ГРОХОТА K-TS 30
Электрический барабанный грохот K-TS 30 — это новое поколение барабанного грохота Komplet, совместимого со всеми крупными установками и обеспечивающего исключительно высокую производительность. Машина разделяет материал на три фракции: мелкую, среднюю и крупную.
Множество инноваций сделали её максимально функциональной и экономичной, одновременно задав новые стандарты производительности.
Система привода лежит в основе выдающейся рентабельности: на K-TS 30 всё приводится в действие электроэнергией, от бункера до лент разгрузки, что минимизирует затраты на энергопотребление, износ и обслуживание.
Грохот может выпускаться в полностью электрической версии, либо в гибридной со встроенным генератором электрического тока, а также на гусеничном самоходном шасси или на колесном.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАРАБАННОГО ГРОХОТА K-TS 30
Данный барабанный грохот имеет множество параметров, которые необходимо знать для эффективного выстраивания производственного цикла. Характеристики установки позволяют ей эффективно выполнять задачу по разделению материала на фракции.
| Параметр | Значение |
|---|---|
| Силовая установка | Электрическая или гибридная |
| Шасси | Гусеничное или колесное |
| Масса установки | 4000 - 4500 кг |
| Транспортные размеры | 5700 × 2250 × 2550 мм (с конвейером) |

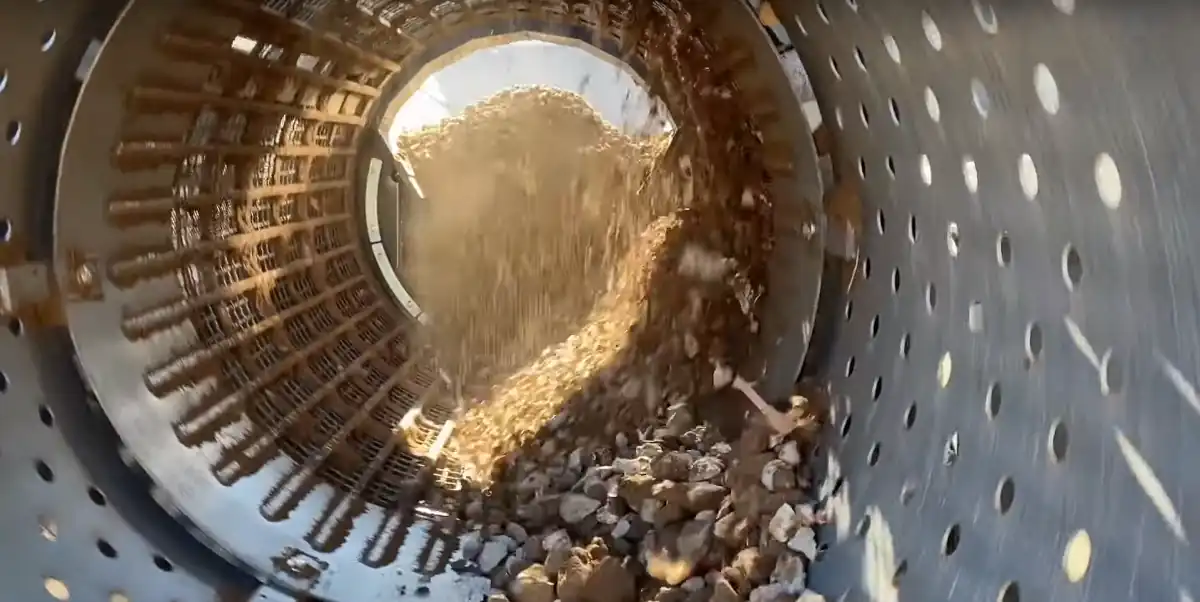

| Сортировочный барабан | Съемный с твердыми вулканизированными роликами |
| ОДИНАРНЫЙ БАРАБАН | |
| Длина | 1700 мм |
| Диаметр внешний | 1250 мм |
| Диаметр внутр | 1100 мм |
| ДВОЙНОЙ БАРАБАН | |
| Длина | 2600 мм |
| Диаметр внутренний | 1100 мм |
| Площадь просеивания | 5,3 / 6,5 м² |
| ПИТАТЕЛЬ ГРОХОТА | |
| Ширина питателя | 800 мм |
| Объем бункера | 2 м³ |
| Высота загрузки | 2250 мм |
| Ширина загрузки | 2300 мм |
| Максимальный размер материала на входе | до 250 мм (зависит от конфигурации сита) |
| Производительность | 60 т/ч (зависит от материала и конфигурации сита) |
| Привод барабана | 4 ролика, 2 двигателя по 1,5 кВт 380В 50Гц |
| Скорость вращения | 5–15 об/мин |
| Сетки средней и крупной фракции | 20-30-40-50 мм |
| Сетки мелкой фракции | 5-10-15-20 мм |
| Удлиннение для перфорированной пластины | 30-40-50 мм |
| Количество извлекающих конвейеров | 3 шт. (задний дополнительный по запросу) |
| Защита внутреннего барабана | ✔️ |
| Щетка очистки барабана | ✔️ |
| Регулировка скорости | ✔️ |
ГАБАРИТЫ БАРАБАННОГО ГРОХОТА K-TS 30
Размеры грохота — это одна из основных характеристик любой мобильной сортировочной установки, поскольку они напрямую влияют на размещение и занимаемое место на объекте.

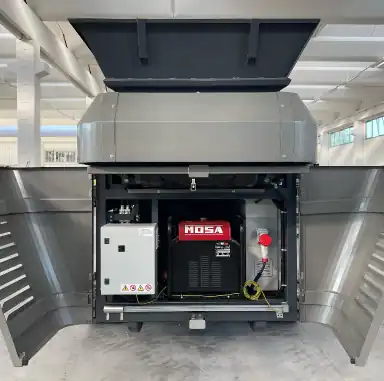

СИЛОВОЙ АГРЕГАТ
Все механизмы грохота работают на электричестве; каждый элемент имеет свою мощность и потребность в энергии. Питание установки происходит от сети или от встроенного генератора электрического тока (гибридная версия).
| Наименование | Данные |
|---|---|
| Необходимый ток | 12 кВт для работы / 19 кВт для гусеничной системы |
| Генератор гибридной версии | Bruno GT23M, Mitsubishi S4LQ2 SD |
| Гидросистема | 11 кВт |
| Двигатель ленточного питателя | 0,55 кВт 380 В 50 Гц |
| Двигатель конвейеров | 2,2 кВт 380 В 50 Гц |
| Двигатель барабана | 2 × 1,5 кВт 380 В 50 Гц |
| Распределитель | Bosch - Rexroth |
СИСТЕМА УПРАВЛЕНИЯ ГРОХОТОМ
Управление грохотом осуществляется:
- посредством пульта дистанционного управления,
- проводного пульта,
- с помощью панели самой установки.
Для особых случаев в машине предусмотрен ручной режим управления.

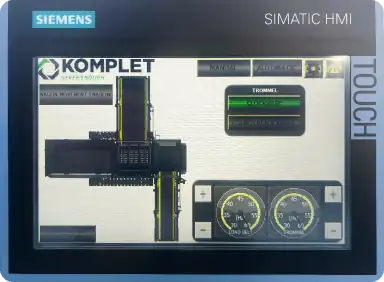

ПАНЕЛЬ УПРАВЛЕНИЯ
На корпусе грохота расположена интуитивно понятная сенсорная панель для управления оборудованием.
Интерфейс системы позволяет осуществлять полный контроль над оборудованием, в том числе:
- Программировать процесс переработки.
- Осуществлять контроль всех конвейеров: это позволяет легко и быстро активировать все или только необходимые конвейеры, обеспечивая эффективное управление процессом сортировки и переработки материалов.
- Регулировать скорость: это обеспечивает возможность настройки скорости работы конвейеров в зависимости от требований производственного процесса, что позволяет оптимизировать производительность и снизить износ оборудования.
Эта панель управления разработана с акцентом на удобство использования, что позволяет операторам сосредоточиться на выполнении задач без лишних усилий. Яркие цветовые индикаторы и четкие графические элементы делают интерфейс понятным и доступным для пользователей с разным уровнем подготовки.

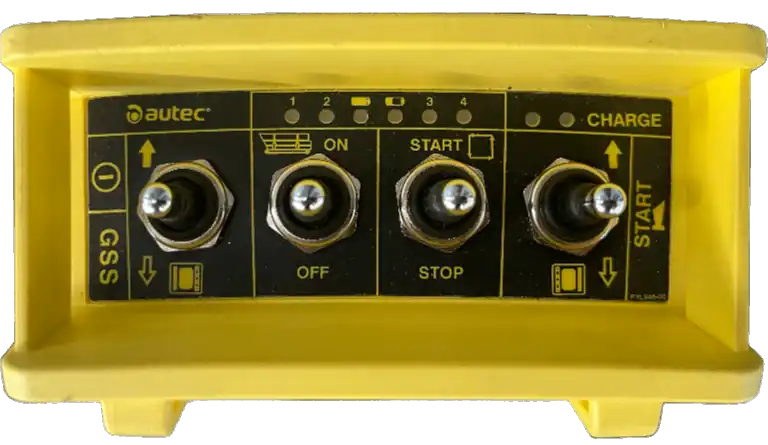

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ГРОХОТОМ
Удалённое управление грохотом осуществляется с помощью пульта дистанционного управления, передающего команды от базового устройства на установку посредством радиосигналов. Это удобное и функциональное устройство обеспечивает оператору возможность контролировать процесс переработки материалов без необходимости находиться непосредственно у оборудования.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПУЛЬТА
- Интуитивно понятный интерфейс: Пульт оснащен четкими кнопками и индикаторами, что позволяет легко ориентироваться в управлении и быстро реагировать на изменения в процессе.
- Функции управления: Включает в себя основные функции, такие как запуск и остановка грохота, регулировка скорости работы, а также управление конвейерами и другими вспомогательными системами.
- Дальность действия: Пульт обеспечивает надежное управление на значительном расстоянии, что позволяет оператору находиться в безопасной зоне во время работы оборудования.
- Эргономичный дизайн: Компактный и легкий, пульт удобно держать в руке, что снижает утомляемость оператора при длительном использовании.
- Защита от внешних воздействий: Пульт может быть защищен от пыли и влаги, что увеличивает его долговечность и надежность в условиях производственной среды. Этот пульт дистанционного управления значительно повышает эффективность работы грохота, позволяя операторам сосредоточиться на контроле процесса и обеспечении безопасности.

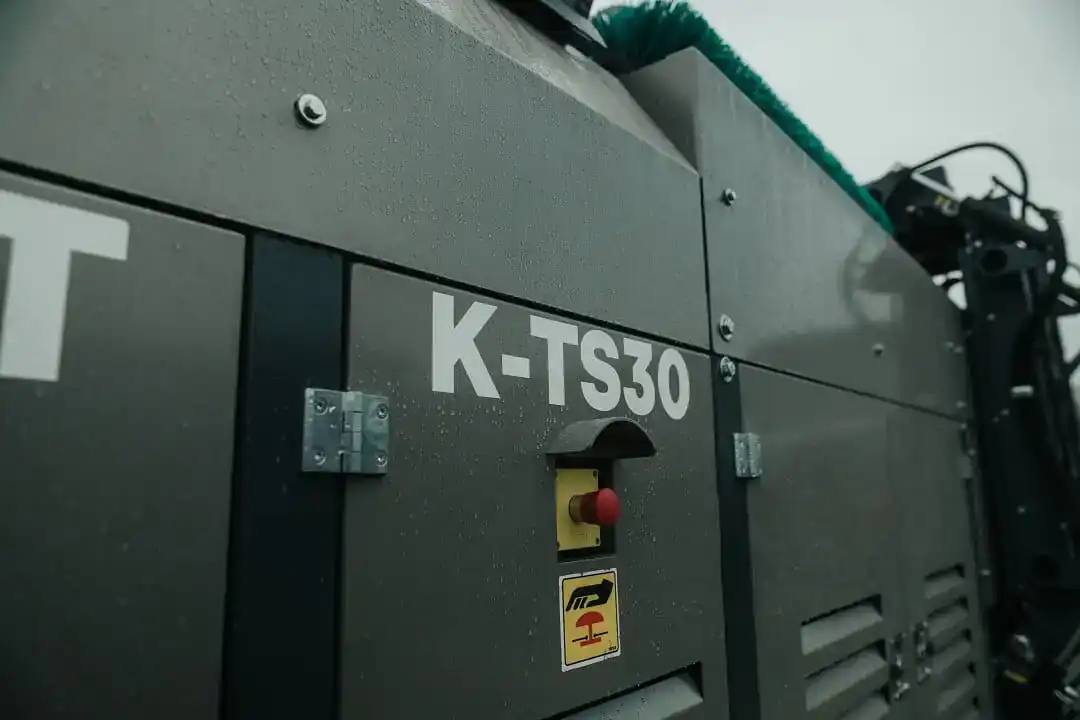

СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ
Система аварийной остановки грохота предназначена для обеспечения безопасности при эксплуатации оборудования. Она позволяет быстро и эффективно остановить машину в случае возникновения нештатной ситуации, минимизируя риск травм и повреждений.
Кнопка аварийной остановки многократно дублируется во всех ключевых местах:
- на радиоуправляемом пульте дистанционного управления;
- на проводном пульте;
- на шасси: дополнительные кнопки аварийной остановки, расположенные на шасси грохота, обеспечивают возможность остановки машины с разных точек, что повышает уровень безопасности и удобство в эксплуатации.
Эта система аварийной остановки является важным элементом безопасности, позволяя предотвратить аварии и минимизировать последствия в случае возникновения экстренных ситуаций.

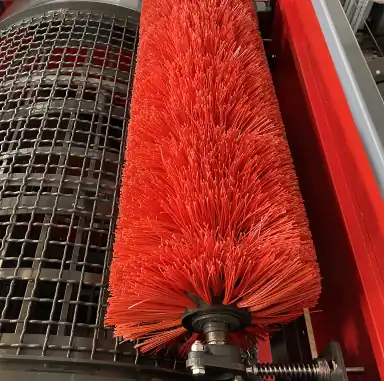

СИСТЕМА ОЧИСТКИ
Устанавливается на барабан грохота в верхней части установки и представляет собой жесткую пластиковую щетку для поддержания ячеек барабана в чистоте. Она позволяет автоматически удалять налипшие загрязнения.
ОПЦИИ ГРОХОТА K-TS 30
По запросу заказчика грохот может поставляться с дополнительными опциями, помимо базового пакета.
| Наименование | Данные |
|---|---|
| Цвет машины | Стандартный / по запросу |
| Сортировочные сетки | Широкий выбор |
| Шасси | Гусеничное / колесное |
| Решетка над ленточным питателем | ✔️ |

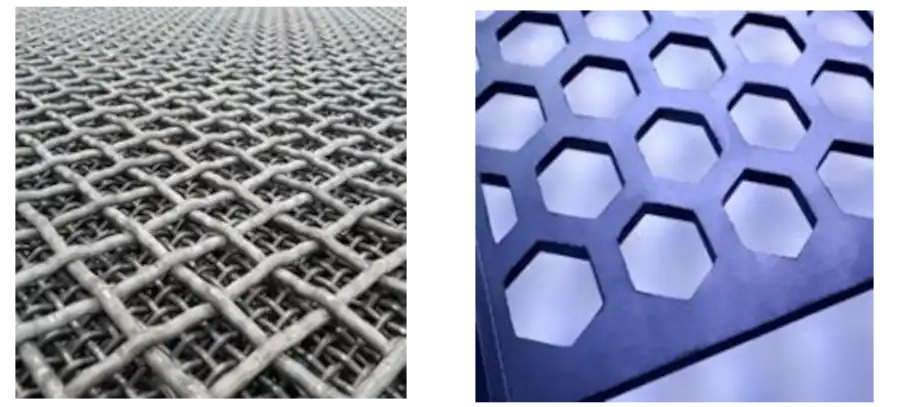

ВАРИАНТЫ РЕШЕТОК
Предлагаем решётки для грохота в зависимости от требований заказчика и условий эксплуатации оборудования.
| Наименование | Размеры |
|---|---|
| Решетка внешнего барабана | 5-10-15-20 мм |
| Решетка внутреннего барабана | 20-30-40-50 мм |
| Удлиннение для перфорированной пластины | 30-40-50 мм |
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О БАРАБАННОМ ГРОХОТЕ
1. Что такое мобильный барабанный грохот?
Мобильный барабанный грохот — это оборудование для сортировки материалов на основе вращающегося барабана. Как правило, он используется в сельском хозяйстве и строительной отрасли, обеспечивая мобильность и эффективность при классификации сыпучих материалов.
2. Могу ли я использовать барабанный грохот вместо вибрационного?
Да, барабанный грохот можно использовать вместо вибрационного, но они имеют разные характеристики. Барабанный грохот лучше подходит для обработки более влажных материалов, в то время как вибрационный грохот эффективнее для сухих. Выбор зависит от конкретных задач.
3. Где применяется барабанный грохот?
Применение барабанного грохота не ограничено какой-либо конкретной отраслью; выбор его применения скорее зависит от обрабатываемого материала.
4. С какими материалами работает барабанный грохот?
Данный тип грохота может обрабатывать любой материал в соответствии с технической документацией оборудования. Как правило, его использование преимущественно эффективно для обработки засорённого грунта.
5. От какого источника питания работает этот грохот?
Данное оборудование может работать от промышленных электросетей либо от встроенной гибридной силовой установки.
6. Вы можете изготовить гроход на заказ согласно моим требованиям?
Да, мы можем изготовить грохот в соответствии с вашими требованиями в рамках предлагаемых опций.
7. На какое шасси устанавливается грохот?
Данный мобильный грохот может быть установлен на самоходное гусеничное шасси или на колесное для буксировки.
8. Как поддерживается гарантия на грохот?
Гарантия распространяется на всю новую технику, поставляемую при нашем участии, и поддерживается заводом-изготовителем и официальным дилером.
ЭФФЕКТИВНОЕ ИСПОЛЬЗОВАНИЕ БАРАБАННОГО ГРОХОТА K-TS 30
Эффективное использование грохота — это максимальное извлечение прибыли при минимуме затрат. Данная модель, в силу того что она является электрической, уже существенно снижает эксплуатационные расходы.
Однако для максимальной оптимизации работы лучшим решением будет выстроить производственную линию из подходящего оборудования в зависимости от обстоятельств и обеспечить полный цикл — от измельчения материала до его складирования.

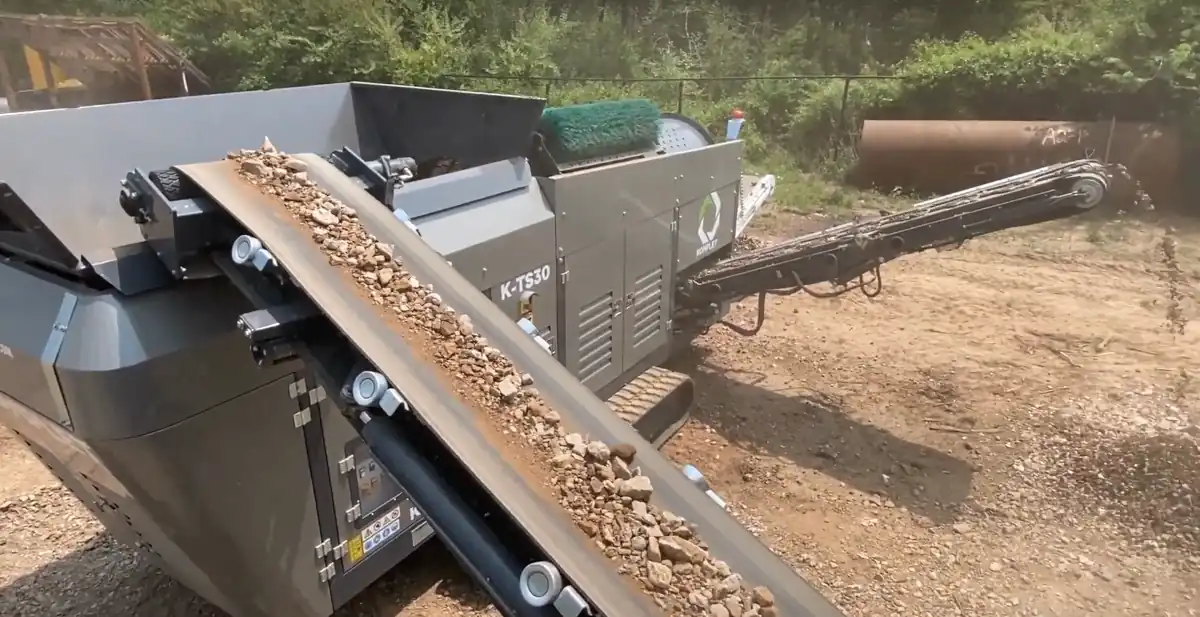

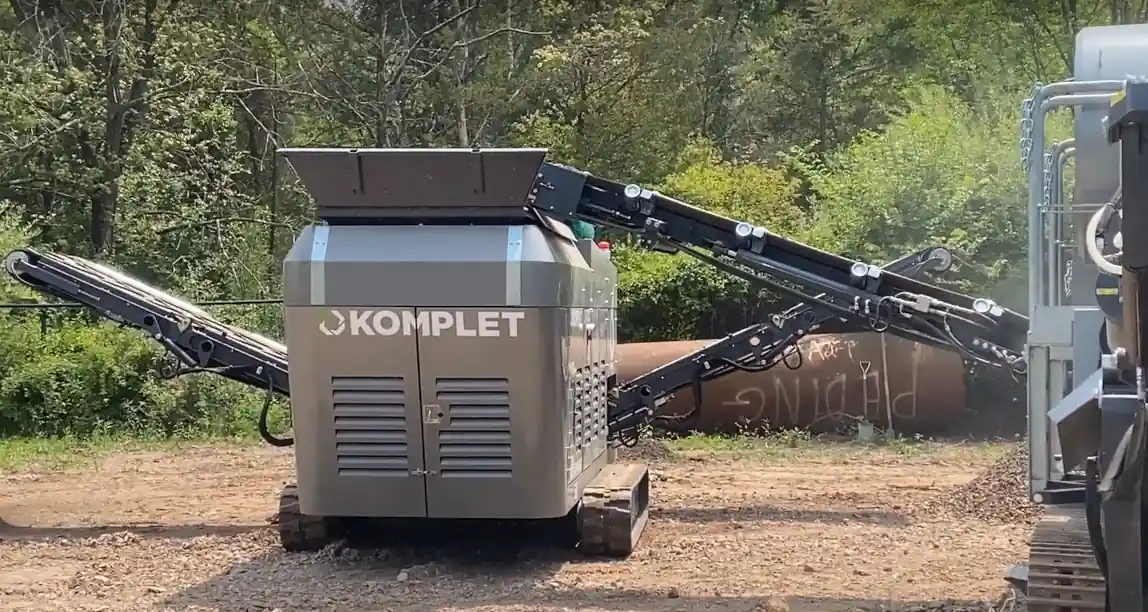

Для подачи материала в грохот вы можете использовать мобильную дробилку или шреддер, а для перемещения готового материала — мобильный транспортер.
